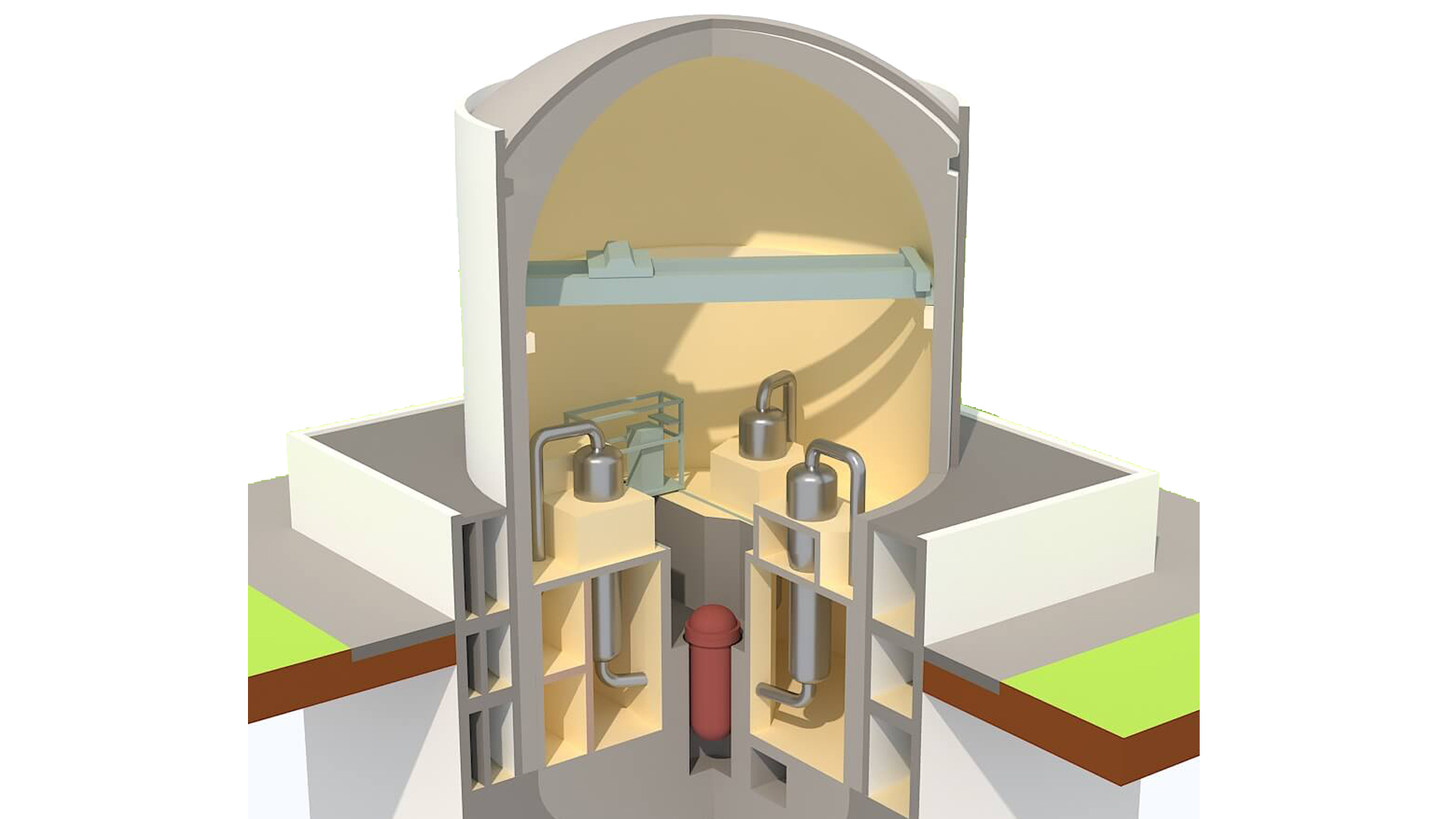

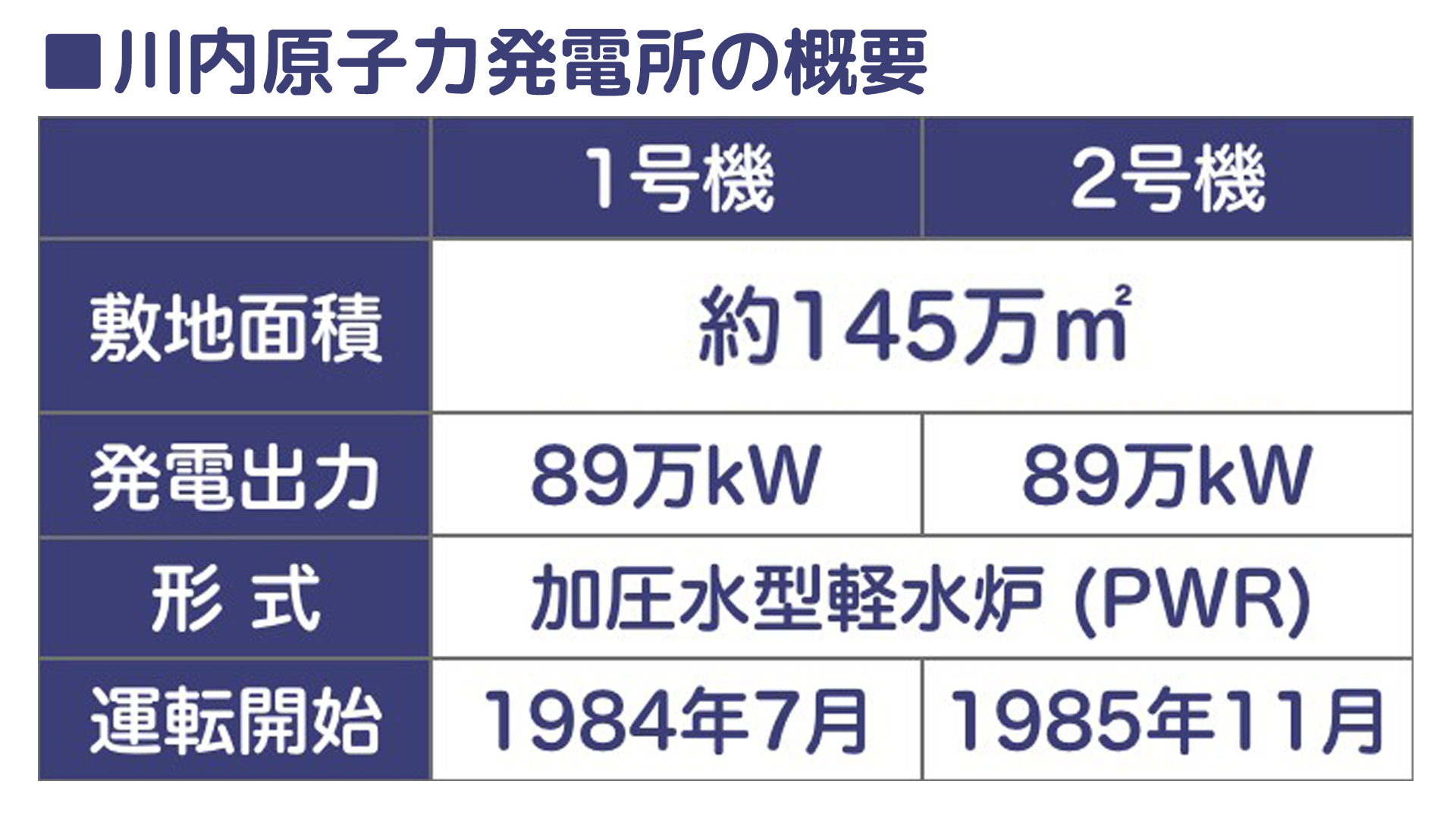

原子炉建屋

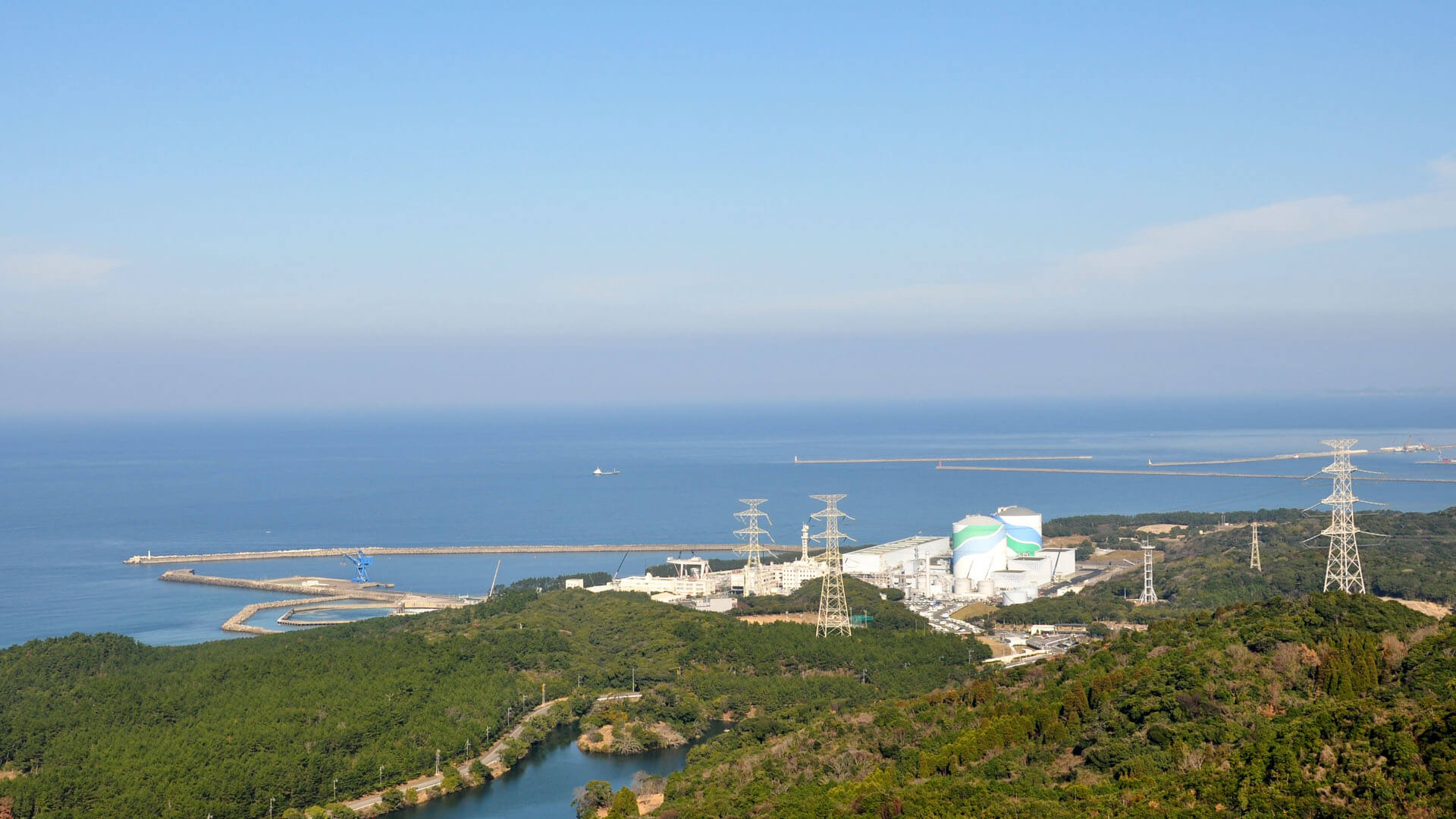

発電所中央にある円筒形の建物が、原子炉建屋です。
原子炉建屋では、発電に必要な蒸気を核分裂の熱で作り出しています。川内原子力発電所は、１号機と２号機の２つの原子炉建屋があります。

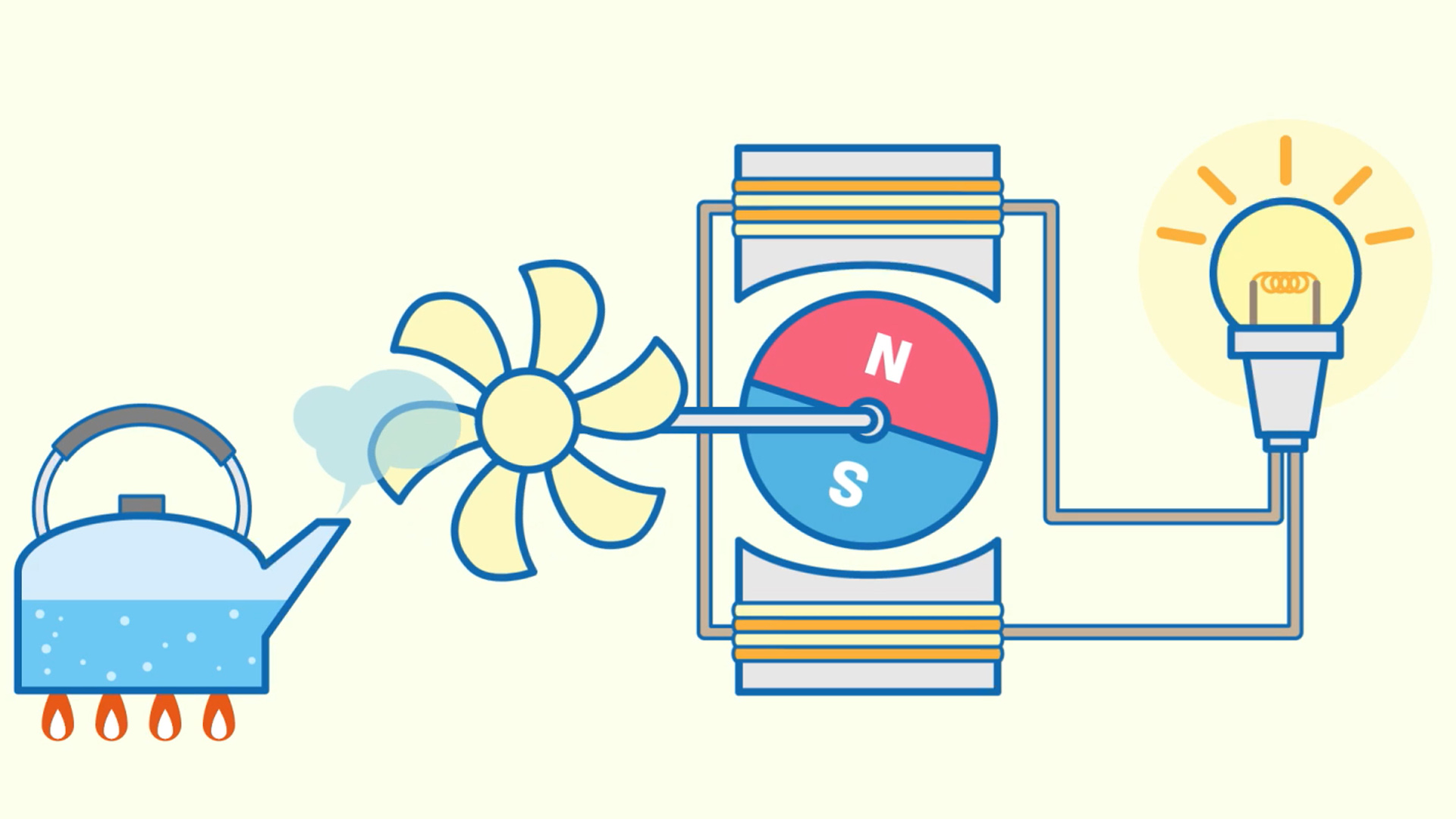

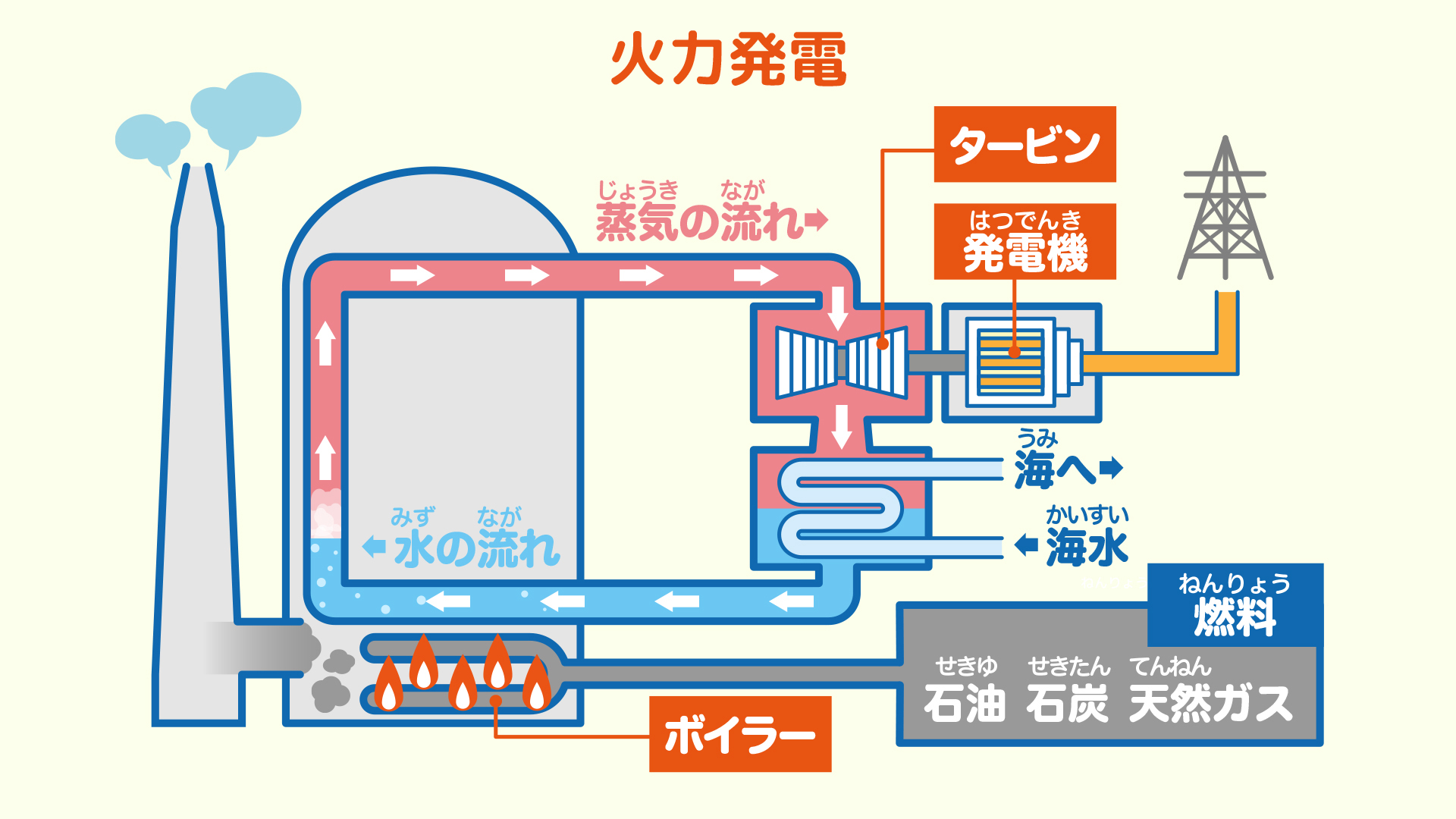

原子力発電のしくみ

蒸気を作り出すしくみ

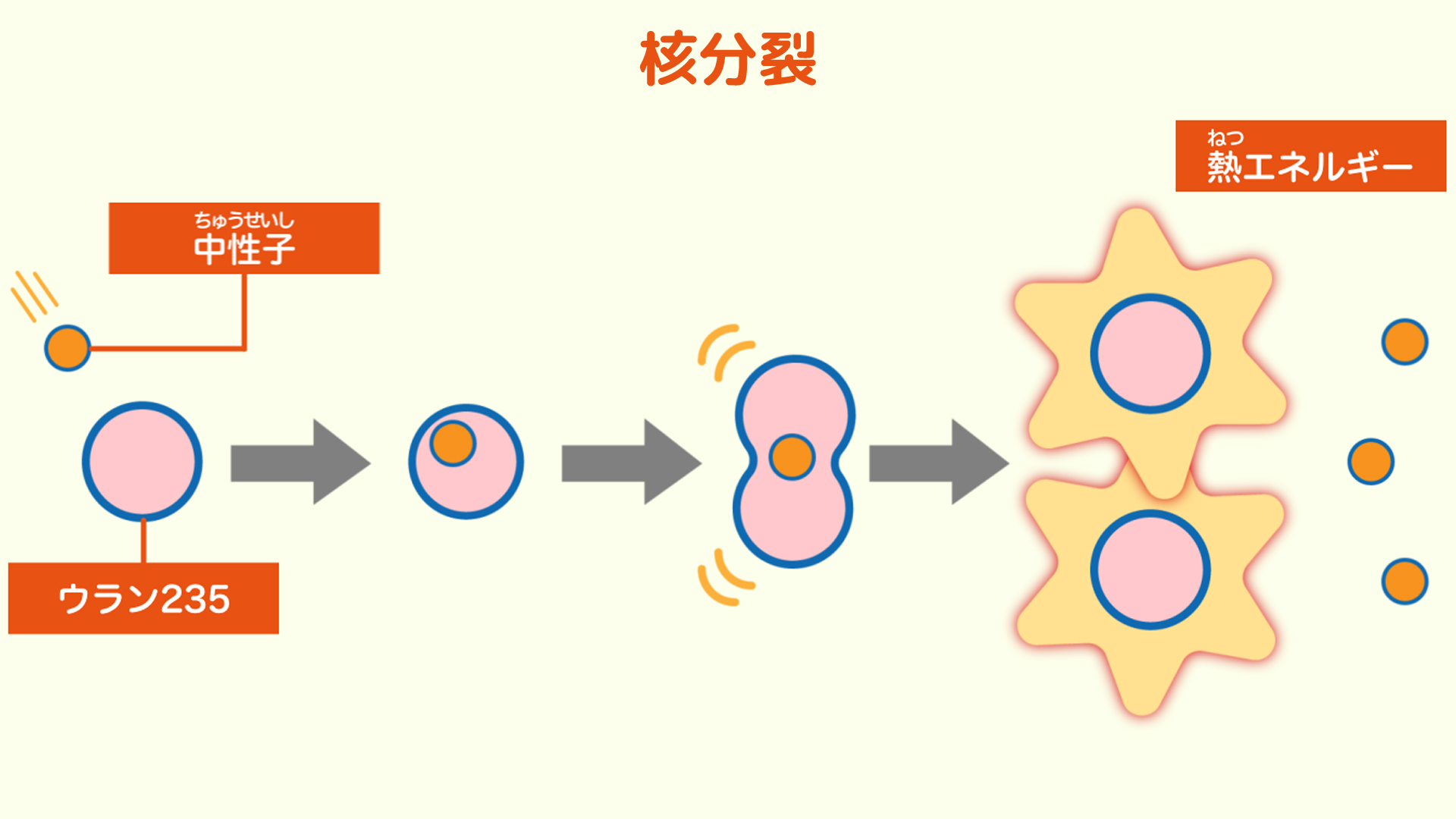

原子炉容器では、ウラン燃料の核分裂により熱を発生させ、１次冷却水といわれる水を注入し、約320℃の熱水にします。原子炉内は、高い圧力（157気圧）をかけているため、100℃以上でも沸騰しません。原子炉容器で温められた熱水は、蒸気発生器に送られます。約320℃になった1次冷却水は、蒸気発生器内の別のパイプで送られてきた２次冷却水を蒸気にします。蒸気発生器で２次冷却水を蒸気にし、温度が下がった１次冷却材水は、原子炉容器に戻し、再び温められます。
蒸気となった２次冷却水は、タービン建屋に送られ、タービンを回します。タービンを回した後は、冷やされて水となり、再び蒸気発生器に送られてきます。
蒸気発生器内では、放射性物質を含んだ１次冷却水と蒸気となる２次冷却水が、伝熱管といわれるパイプで完全に分離されているため、放射性物質を含んだ蒸気がタービンに送られることはありません。

燃料取替のようす

原子炉容器内の燃料を取り換えるために原子炉容器の蓋を開けますが、強い放射線が出てくるので、放射線を遮るためにホウ酸水を張ったうえで、蓋をあけます。

燃料プールから運ばれてきた燃料集合体を燃料取替クレーンを使い、原子炉容器の中に入れていきます。

燃料取出しは、燃料装荷とは逆の手順で、原子炉容器から燃料取替クレーンで原子炉容器から取り出し、燃料プールへ運び冷却します。

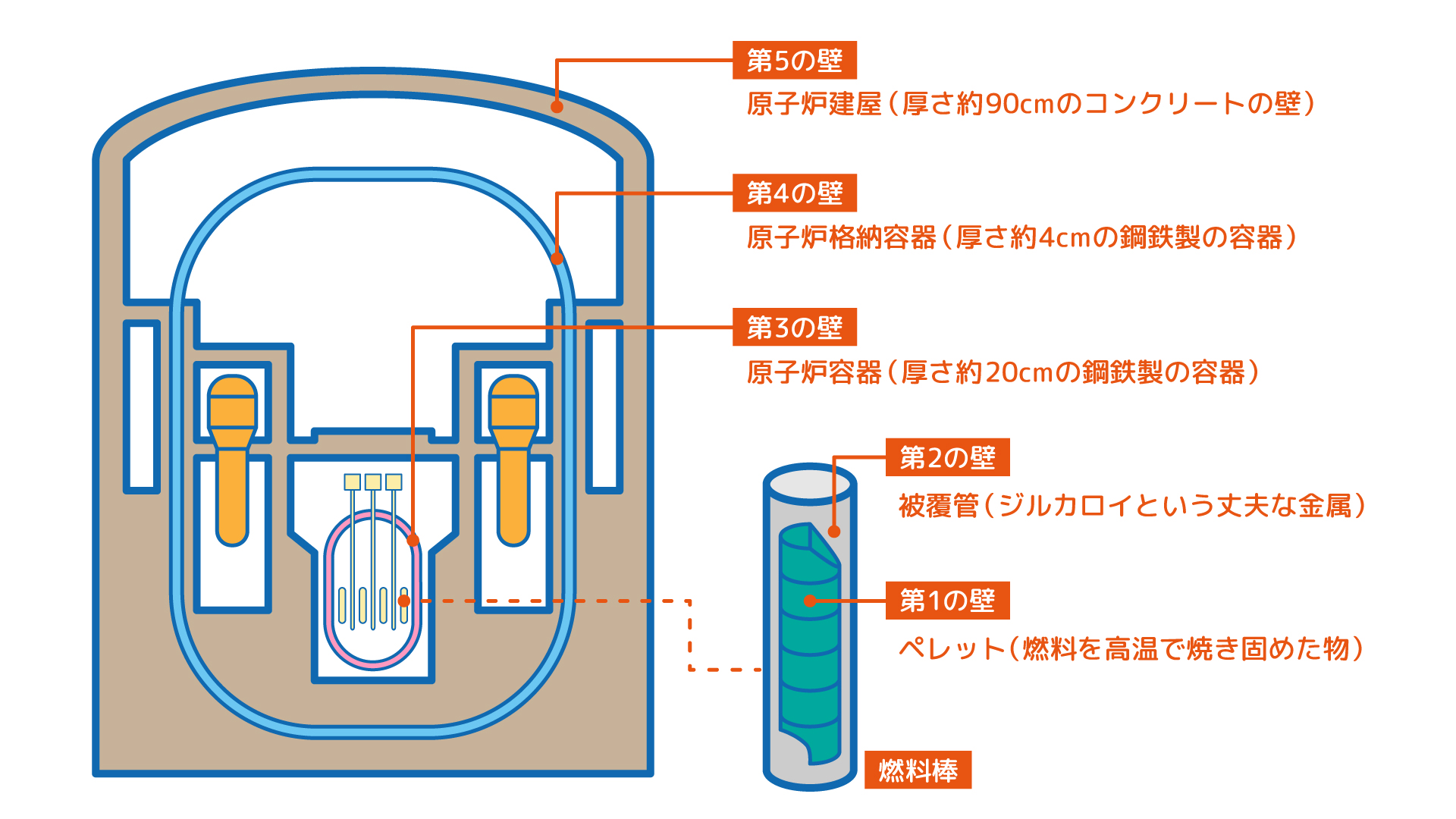

五重の壁

ウラン235の核分裂によって生成された核分裂生成物（放射性物質）が外に出ないように何重もの壁が設けられています。

広報用地震計・原子炉停止用地震感知器

発電所には、地震の揺れを計測する地震計が設定されています。これは、原子炉建屋地下５階（岩盤上）に設置された原子炉停止用地震感知器と広報用地震計です。原子炉停止用地震感知器は、設定された数値を上回る大きな揺れを感じた場合、原子炉を自動停止する信号を出します。
広報用地震計は、観測された地震データをホームページ等で迅速に公表するため設置しています。
川内原子力発電所 地震観測データ：http://www.kyuden.co.jp/php/nuclear/earthquake/sendai/realtime.php

燃料取扱建屋

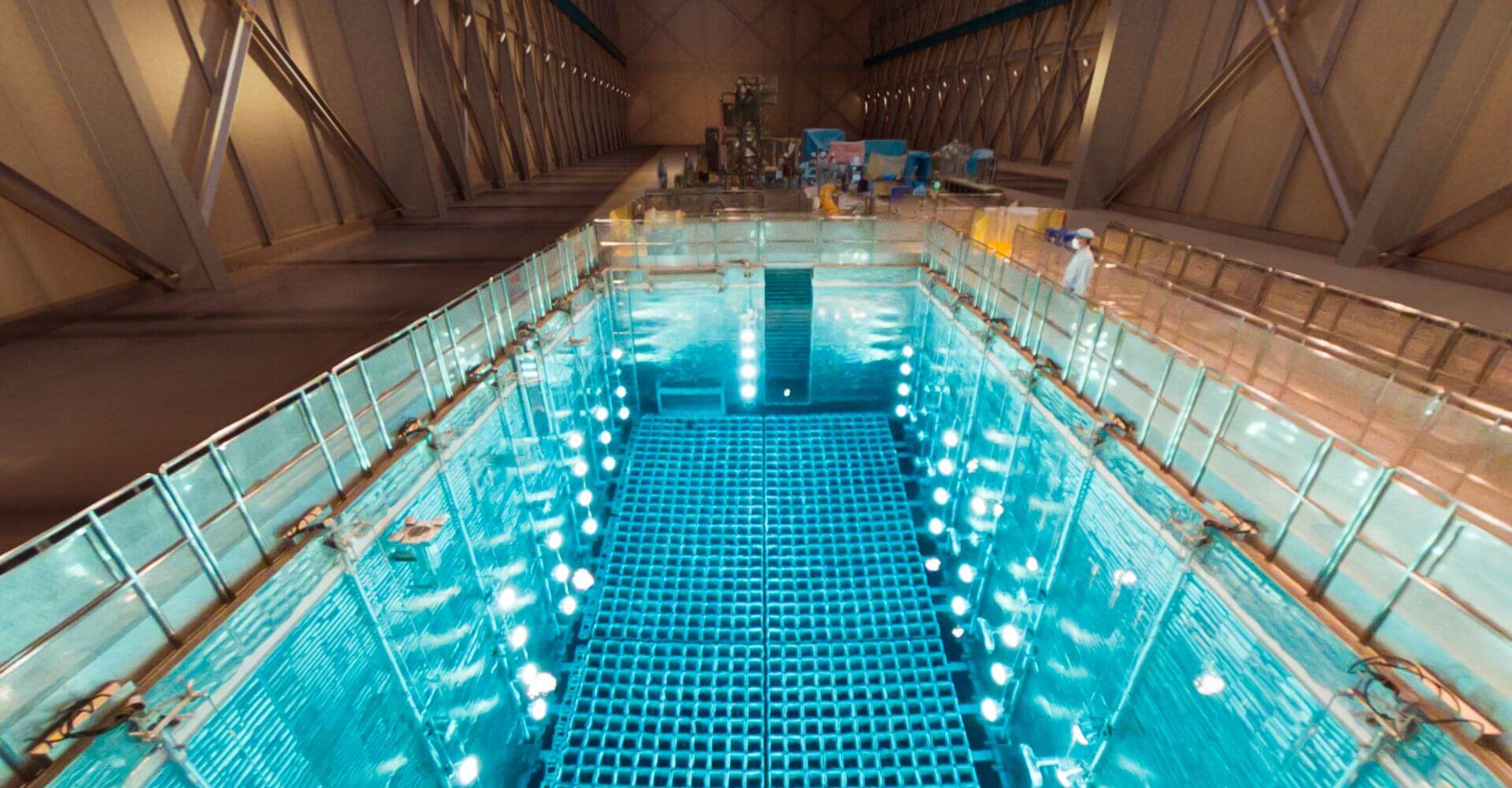

燃料取扱建屋には、核燃料を保管・冷却するための使用済燃料プールがあります。
発電で使用した燃料は、原子炉容器から取出した後も、熱を持っているため、使用済燃料プールで一定期間冷却する必要があります。

燃料取替のようす

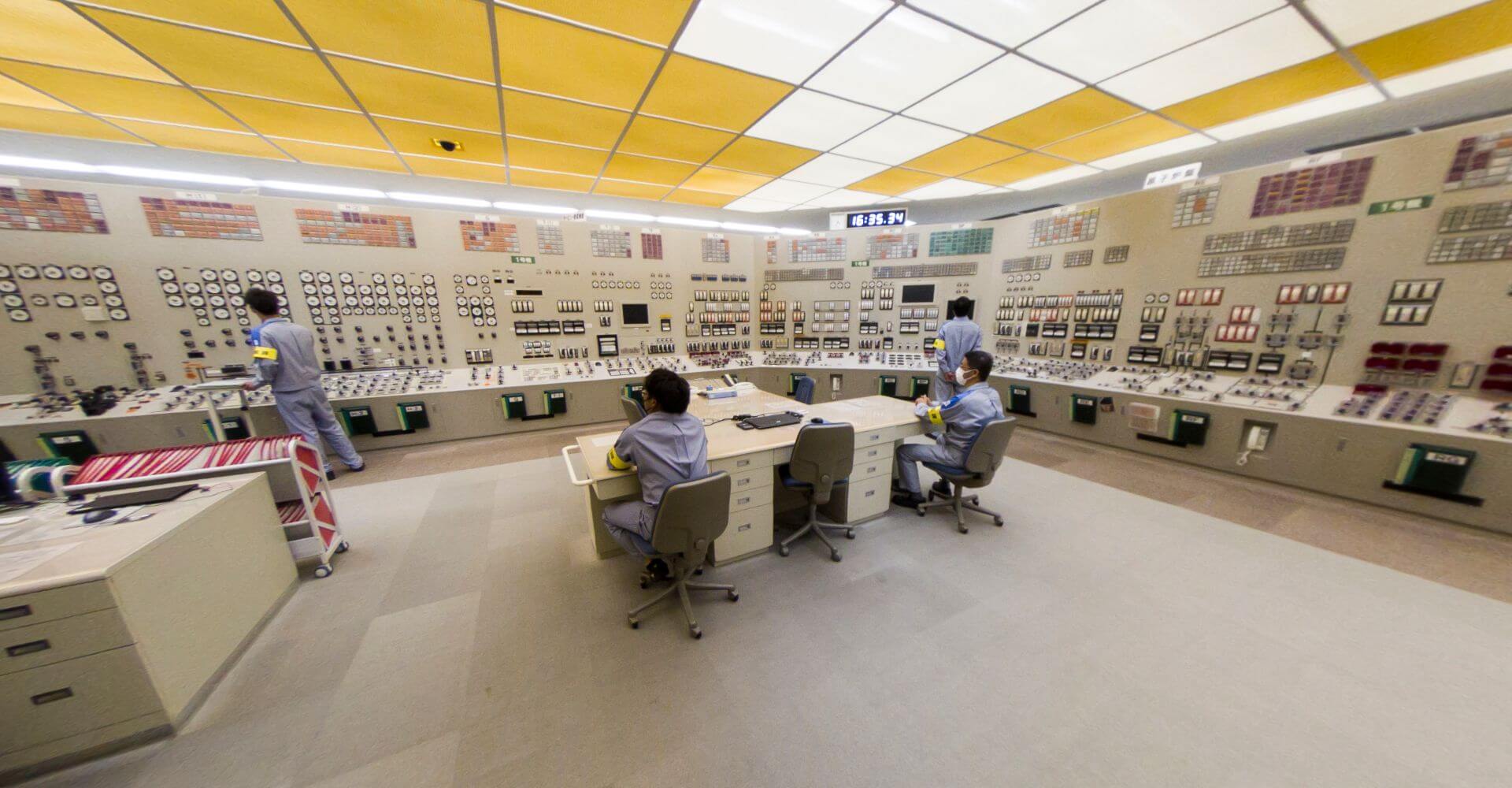

中央制御室

中央制御室は、原子力発電所の起動や停止、監視、そして異常事態の対応など全てを24時間体制でコントロールしています。 発電所内にある訓練センターには、中央制御室をモデルに作られたシミュレーターがあります。

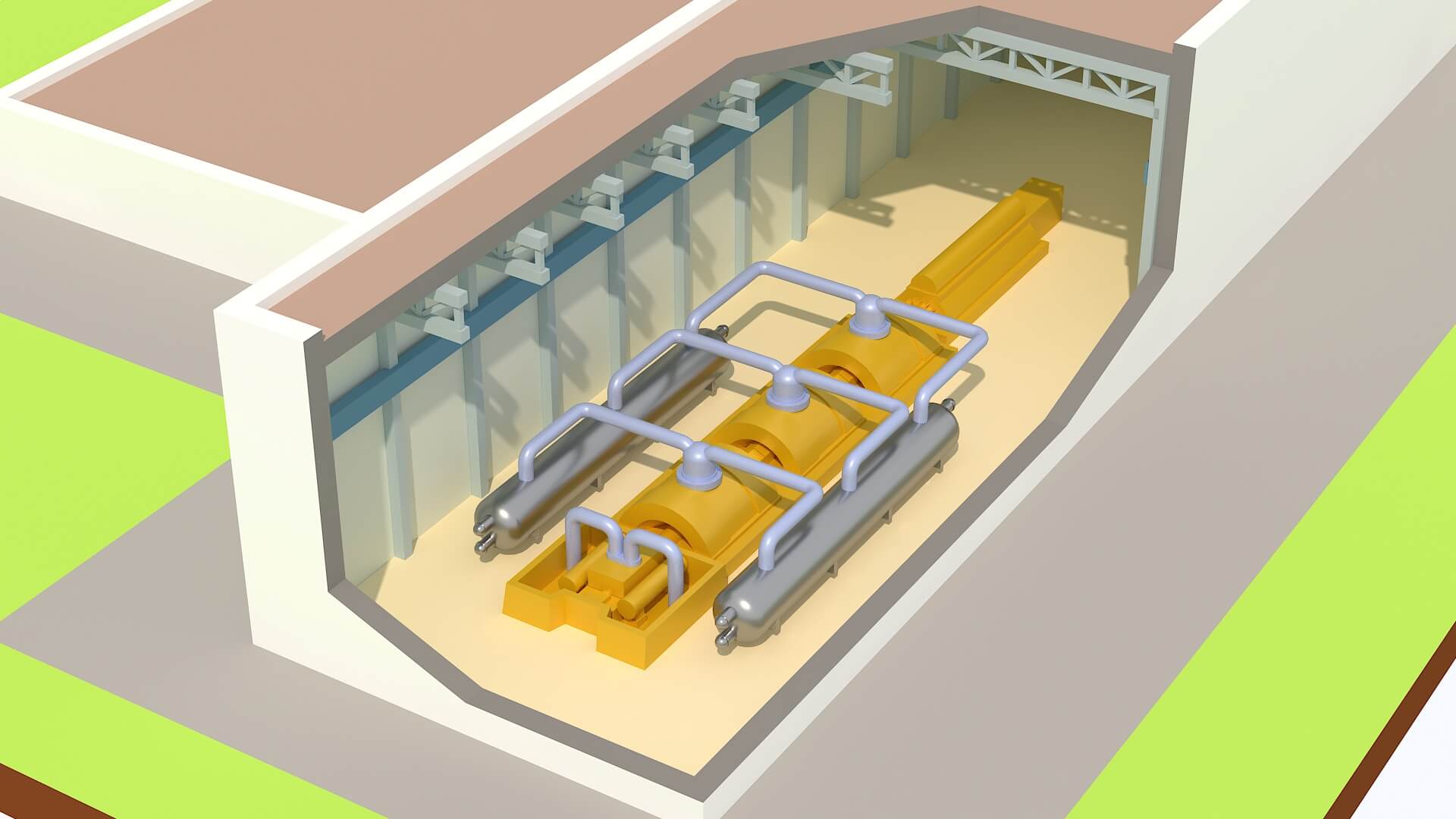

タービン建屋

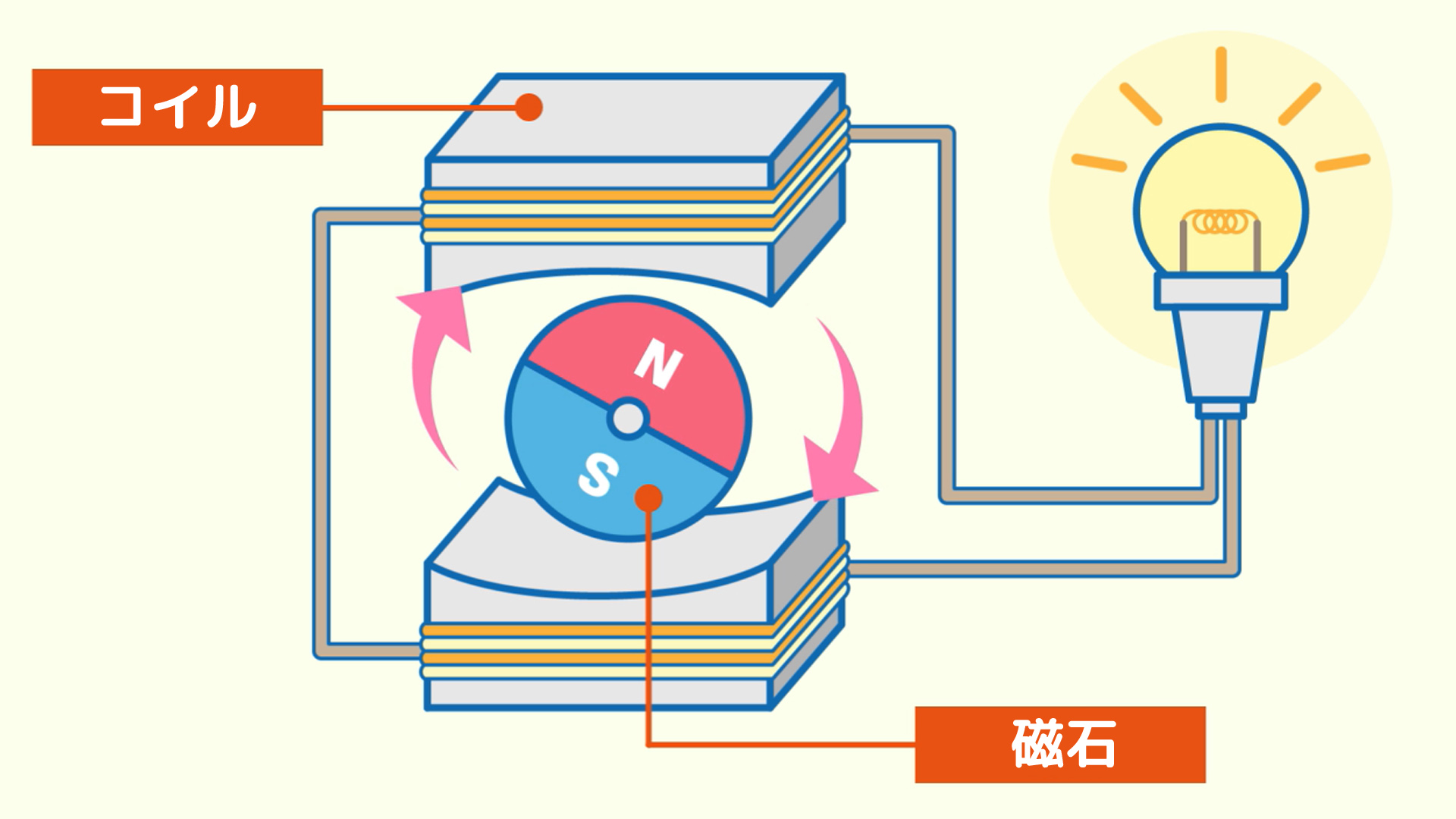

タービン建屋には、原子炉建屋で作られた蒸気で回転するタービン（羽根車）とタービンとつながって回転し発電する発電機があります。タービンと発電機のセットは、１号機・２号機それぞれに1セットずつあります。

タービンが回転する様子

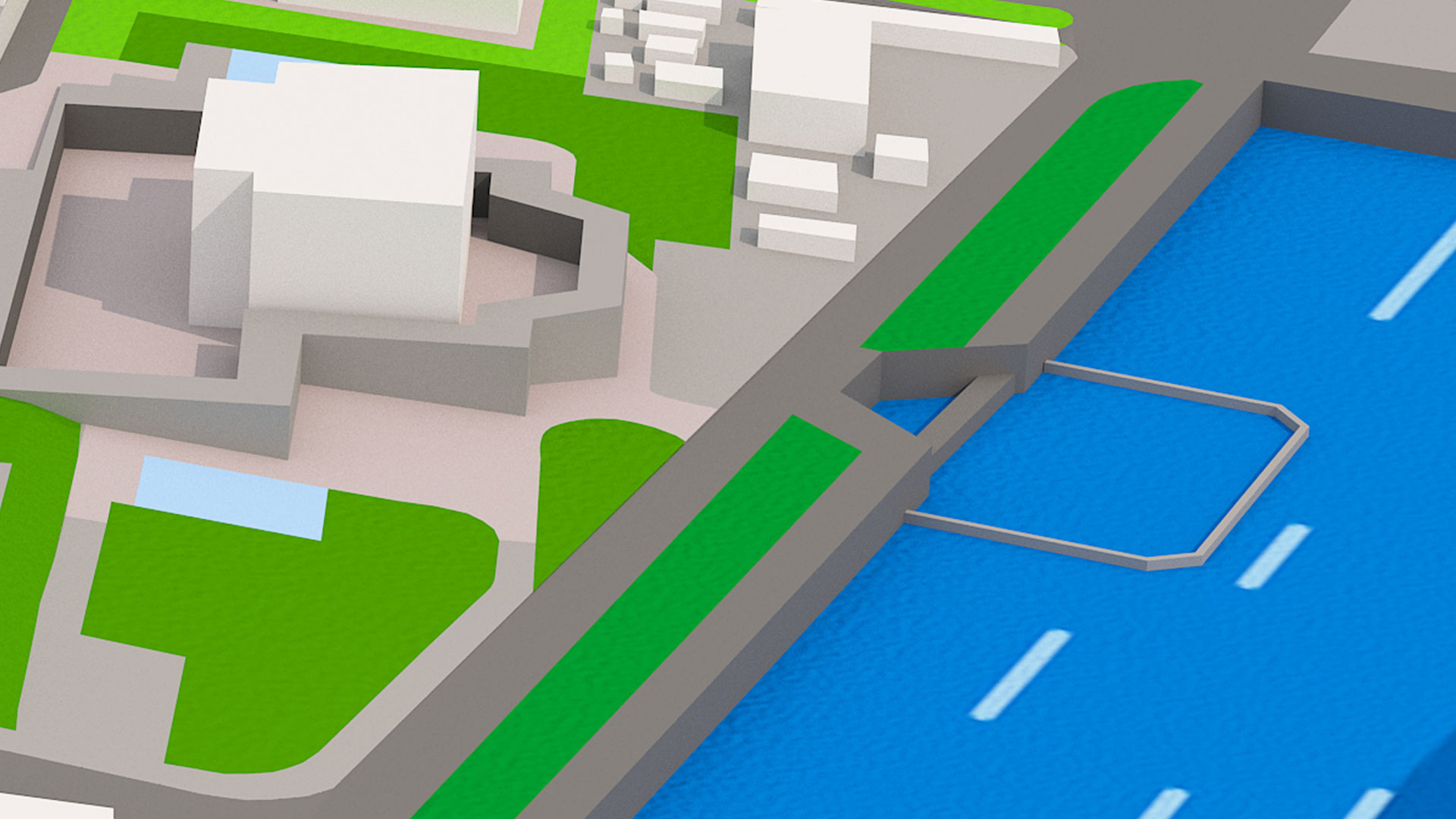

取水口

取水口では、冷却水として海水を取り込んでいます。取り込まれた海水は、タービンを回すために使用した蒸気を原子炉建屋に水で戻すための冷却に使われます。

放水口

放水口では、冷却に使用された海水を排水しています。取り込まれた海水は、蒸気を冷やすことで、温度が上がって排水されることになり、これを温排水と呼びます。 川内原子力発電所では、この温排水の影響を少なくするために、海の深いところから水を取り込み、海の表面に水を放水する方法を取っています。また、取り込んだ海水の温度と、排水された海水の温度の差が、7℃以内になるようにしています。

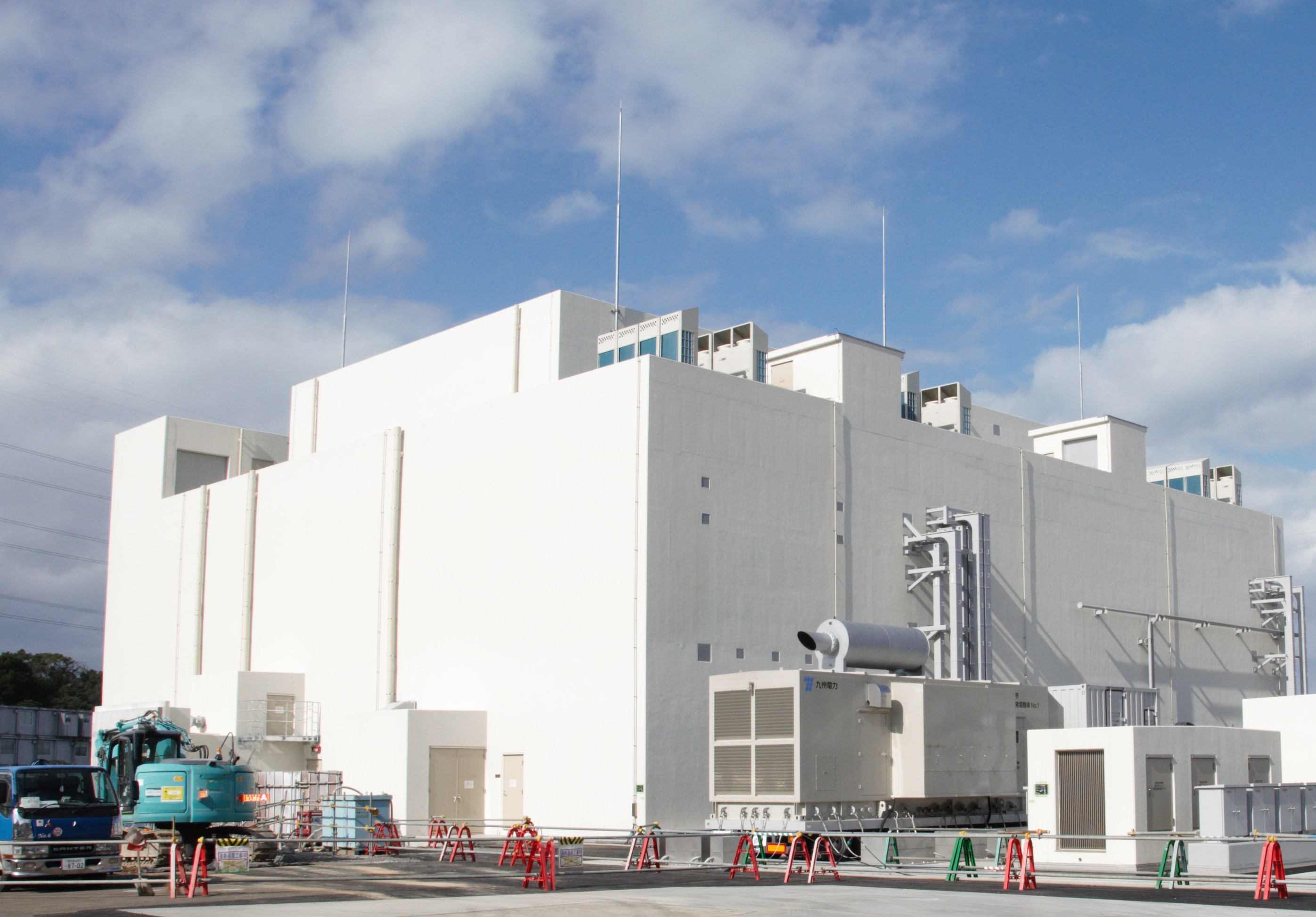

緊急時対策棟

緊急時対策棟には、発電所で重大事故が起きた際の指揮所や事故対策要員の休憩室等があります。

防火帯

発電所付近で森林火災が発生した際、発電所内に燃え移らないように防火帯を設け、スペースを確保しています。

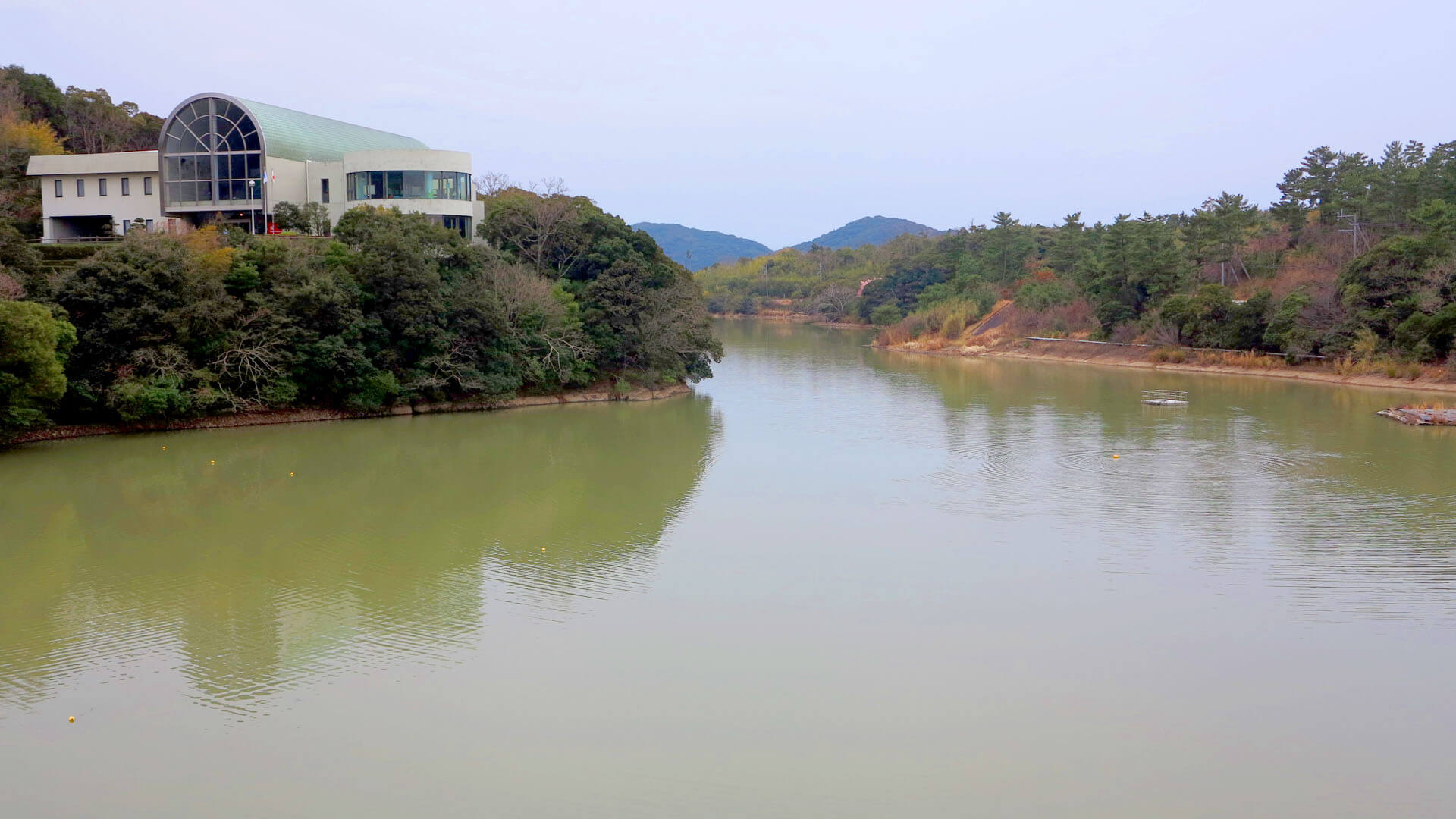

貯水池（みやま池）

川内原子力発電所に隣接しているみやま池は、事故が起きた際、原子炉や燃料を冷却するための水源として利用します。

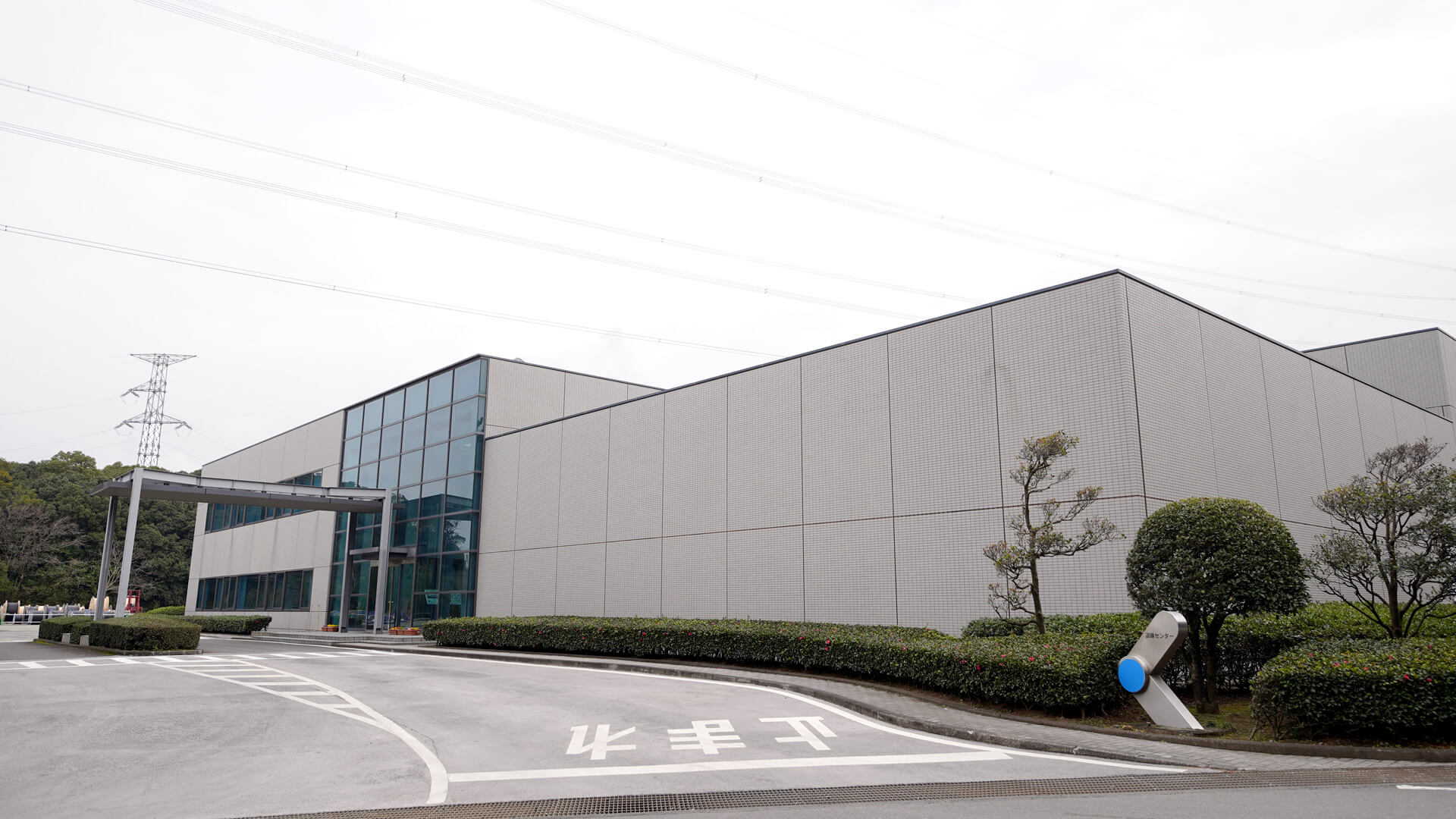

原子力訓練センター

川内原子力訓練センターは、発電所内にあり、発電所の運転訓練、機械のメンテナンス技術訓練等を行っています。
